洗面器、手洗い、トラップ用ジョイン
耐久性に優れた特殊ブレンドゴム製(色:アイボリー、グレー)

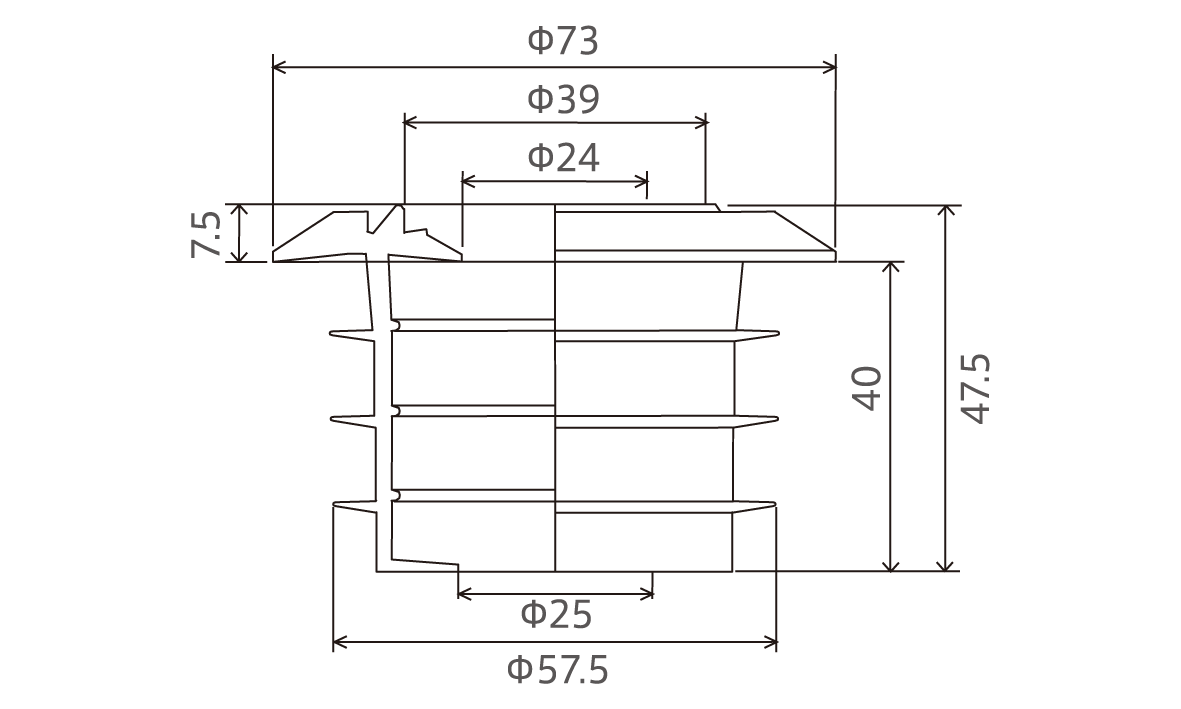

E-50S

50φVP、VUジャバラホース32・38

入 数 :80
定 価 :¥1,067(税込)
梱包単価:¥85,360(税込)

承認図

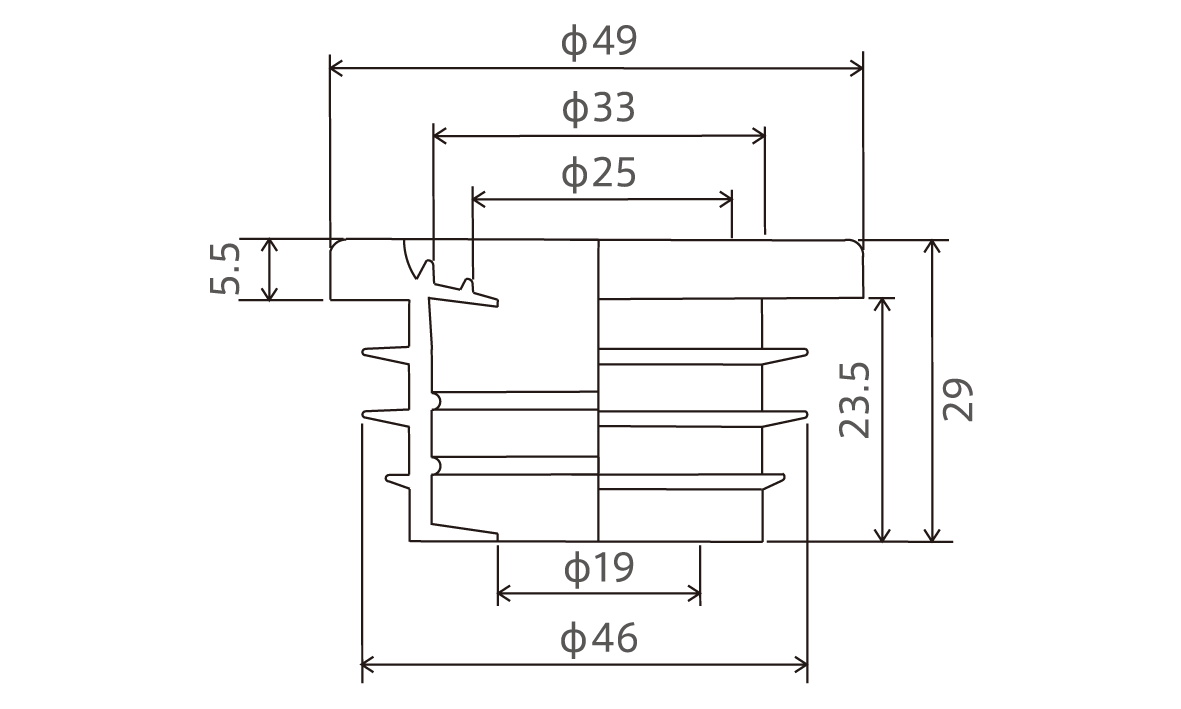

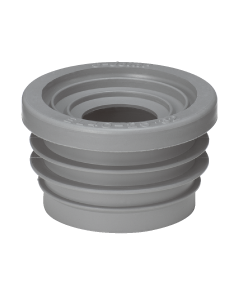

EL40-25・32

40φVP、VU×洗浄管25・32
Sトラップ・Pトラップ兼用

入 数 :120
定 価 :¥759(税込)
梱包単価:¥91,080(税込)

承認図

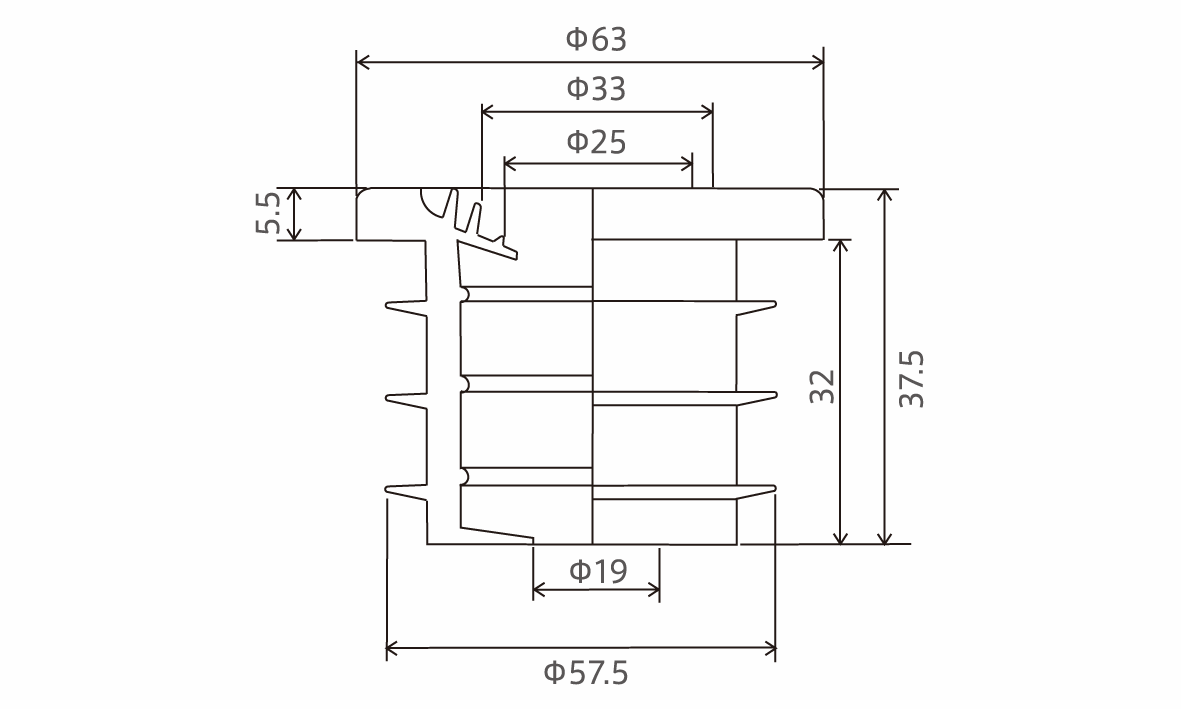

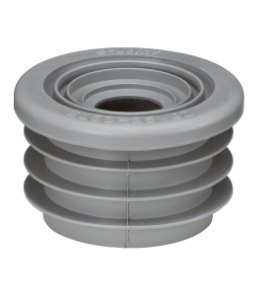

EL50-25・32

50φVP、VU×洗浄管25・32
Sトラップ・Pトラップ兼用

入 数 :80
定 価 :¥1,155(税込)
梱包単価:¥92,400(税込)

承認図

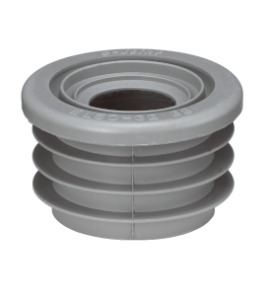

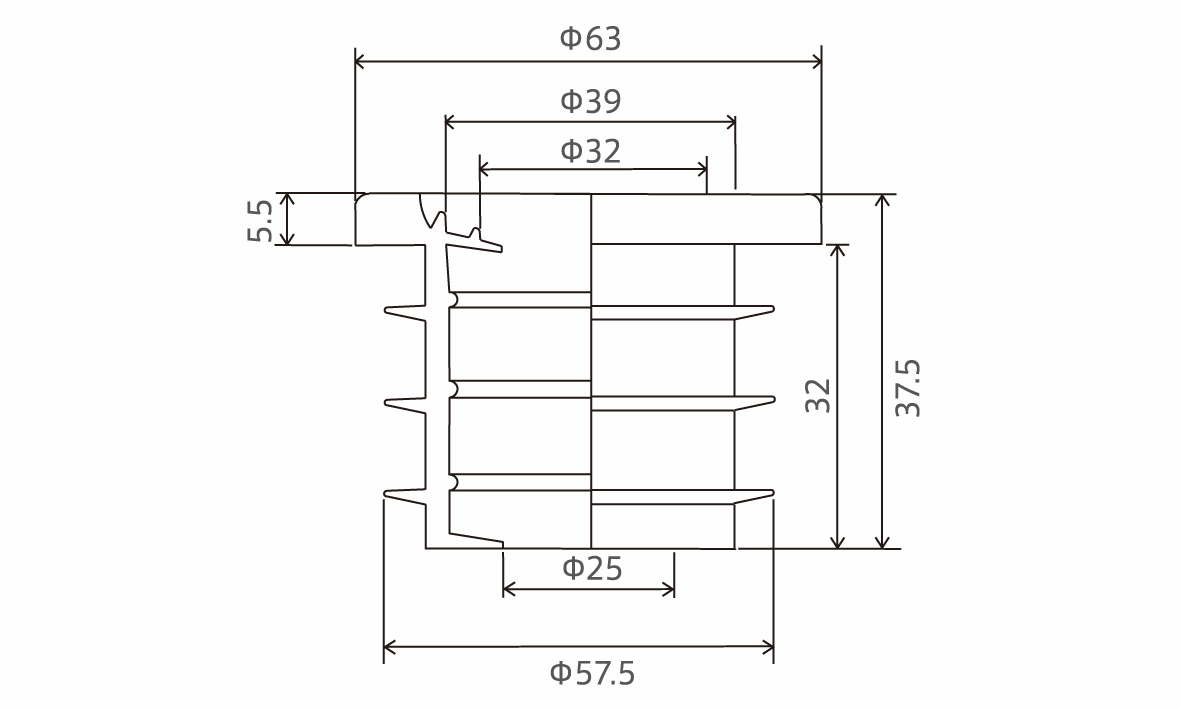

EL50-32・38

50φVP、VU×洗浄管32・38
Sトラップ・Pトラップ兼用

入 数 :80
定 価 :¥1,155(税込)
梱包単価:¥92,400(税込)

承認図

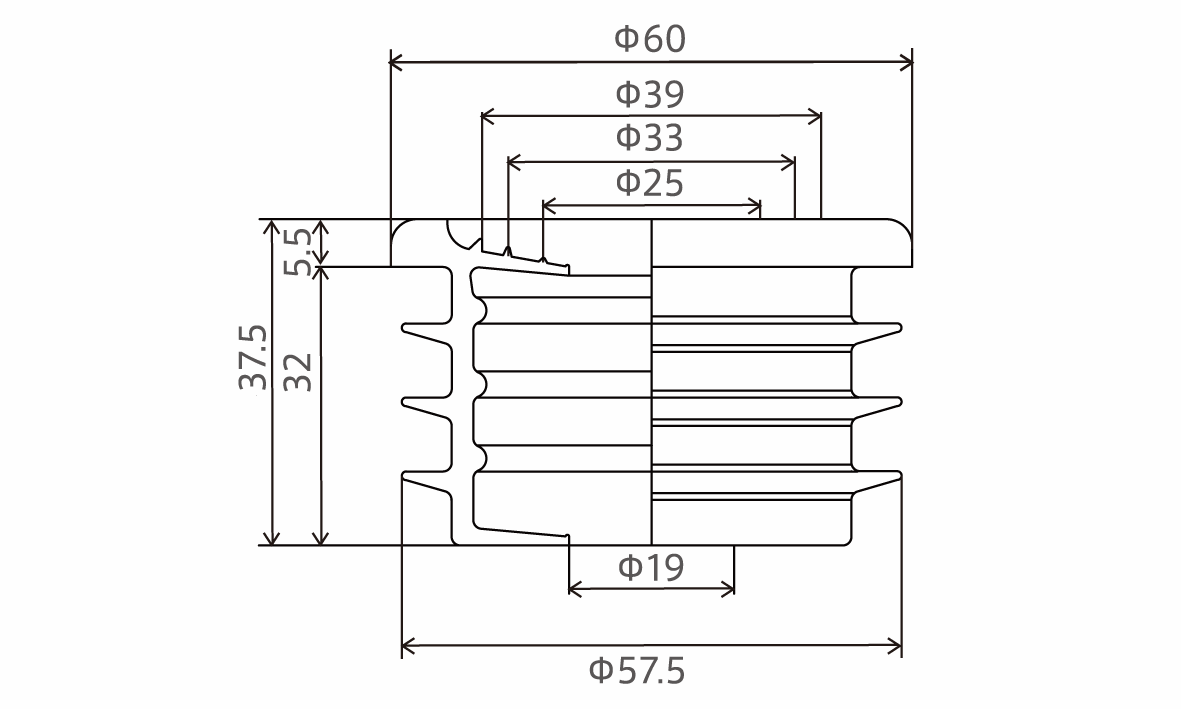

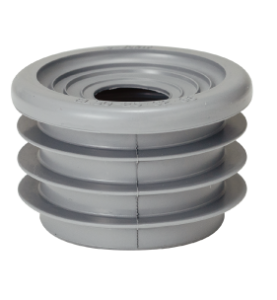

EL50-25・32・38

50φVP、VU×洗浄管(真鍮・樹脂)25・32・38
ジャバラホース25、32
Sトラップ・Pトラップ兼用

入 数 :80
定 価 :¥1,188(税込)
梱包単価:¥95,040(税込)

承認図


■施工例

貫通

パイプ
φ25、32、38

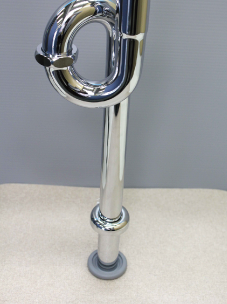

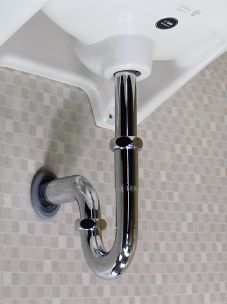

Pトラップ

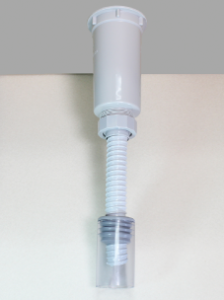

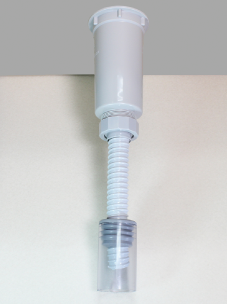

流し台排水
ホースφ32

ホースφ25 ホースφ32

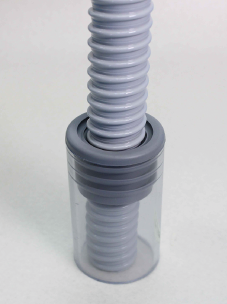

●E-50S
①50φ塩ビ排水管は床面でカットして、突起やバリが無いように処理してください。
②イージョイントに排水ジャバラホースを差し込み、イージョイントを排水管に当たるまで

 差し込んでください。
③ジャバラホースが長い場合は、カットして調整してください。

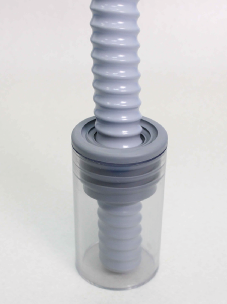

④イージョイントにトラップ管、ジャバラホースを差し込み貫通する場合、水でぬらすと

 作業しやすくなります。

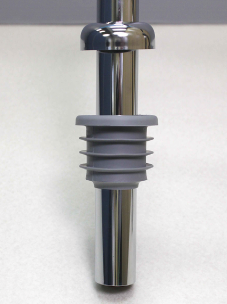

●EL40-25・32 ●EL50-25・32 ●EL50-32・38 ●EL50-25・32・38
①塩ビ排水管は床面でカットして、突起やバリが無いように処理してください。
②イージョイントに排水ジャバラホースを差し込み、床壁の固定部まで差し込んでください。
③塩ビ排水管に装着したイージョイントに洗浄管を貫通するように取り付けてください。
④イージョイントにトラップ管、ジャバラホースを差し込み貫通する場合、水でぬらすと

 作業しやすくなります。
⑤外径は3枚リップのシールでのVP・VU兼用で、内径もリップ形状で最大3種類の洗浄管が

 使用できます。
