■シーリングプレート/塩ビ管用・耐火二層管用
 ポリエチレン系樹脂製(色:アイボリー)

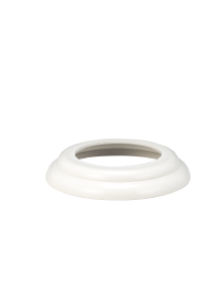

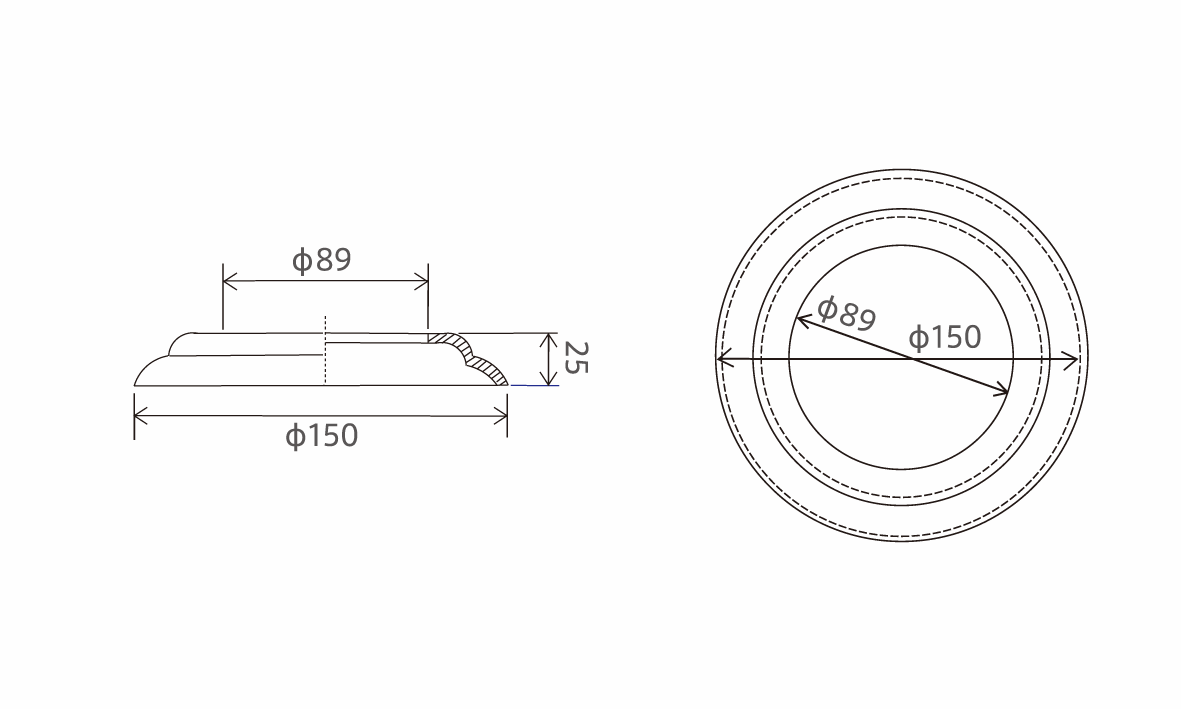

ESP-25

75φ×25㎜

入 数 :50
定 価 :¥583(税込)
梱包単価:¥29,150(税込)

承認図

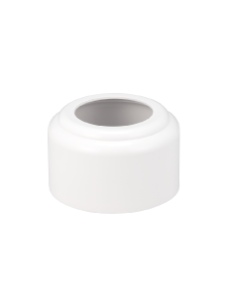

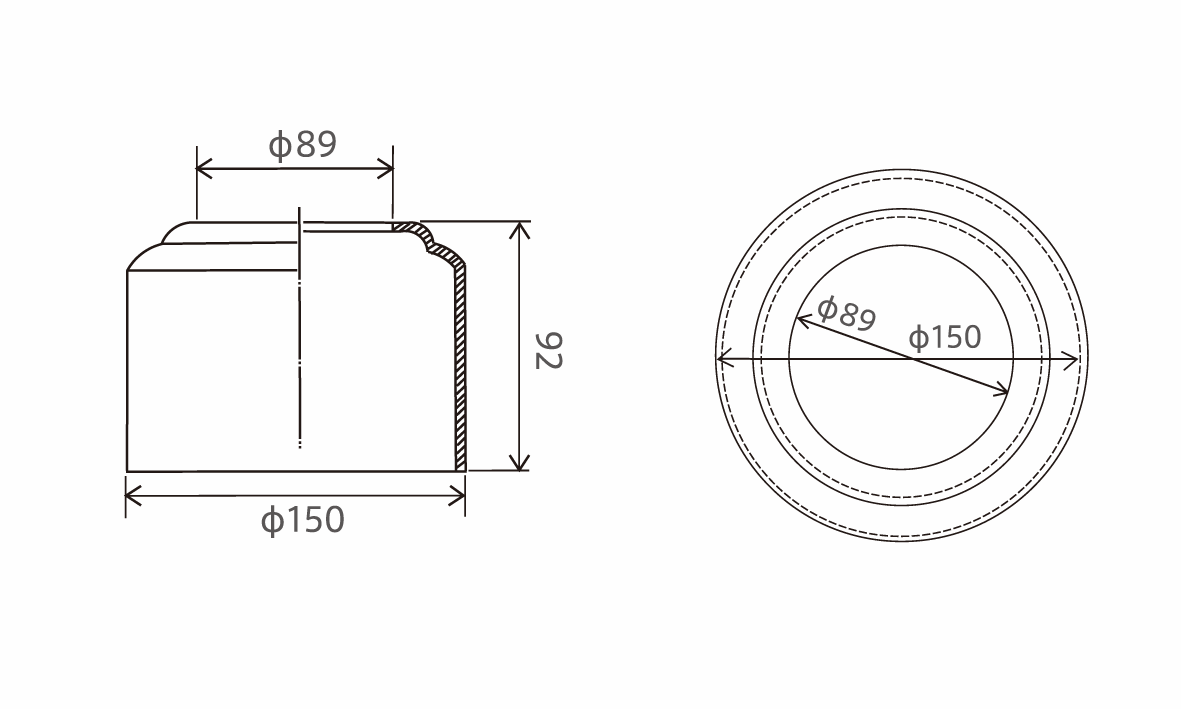

ESP-92

75φ×92㎜

入 数 :25
定 価 :¥2,662(税込)
梱包単価:¥66,550(税込)

承認図

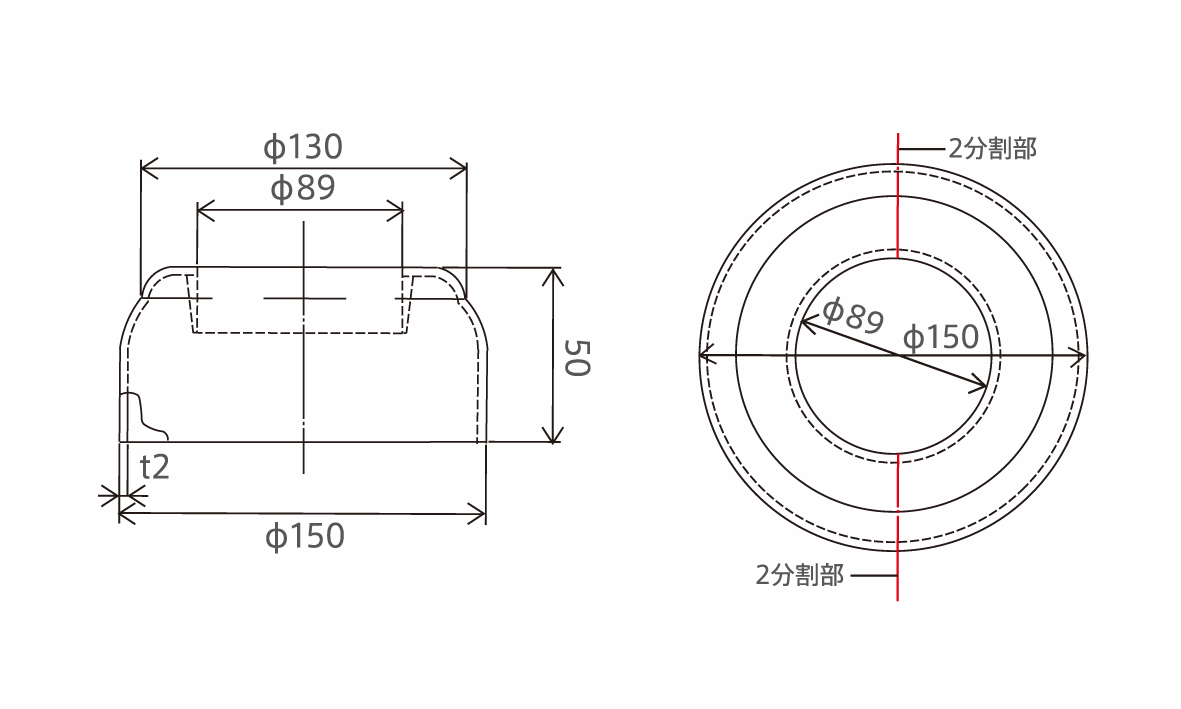

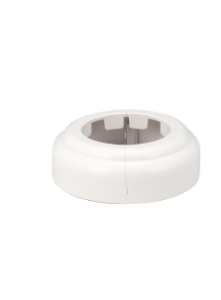

ESP-7550

75φ(2分割)×50㎜
後施工 塩ビ管用

入 数 :50
定 価 :¥1,815(税込)
梱包単価:¥90,750(税込)

承認図

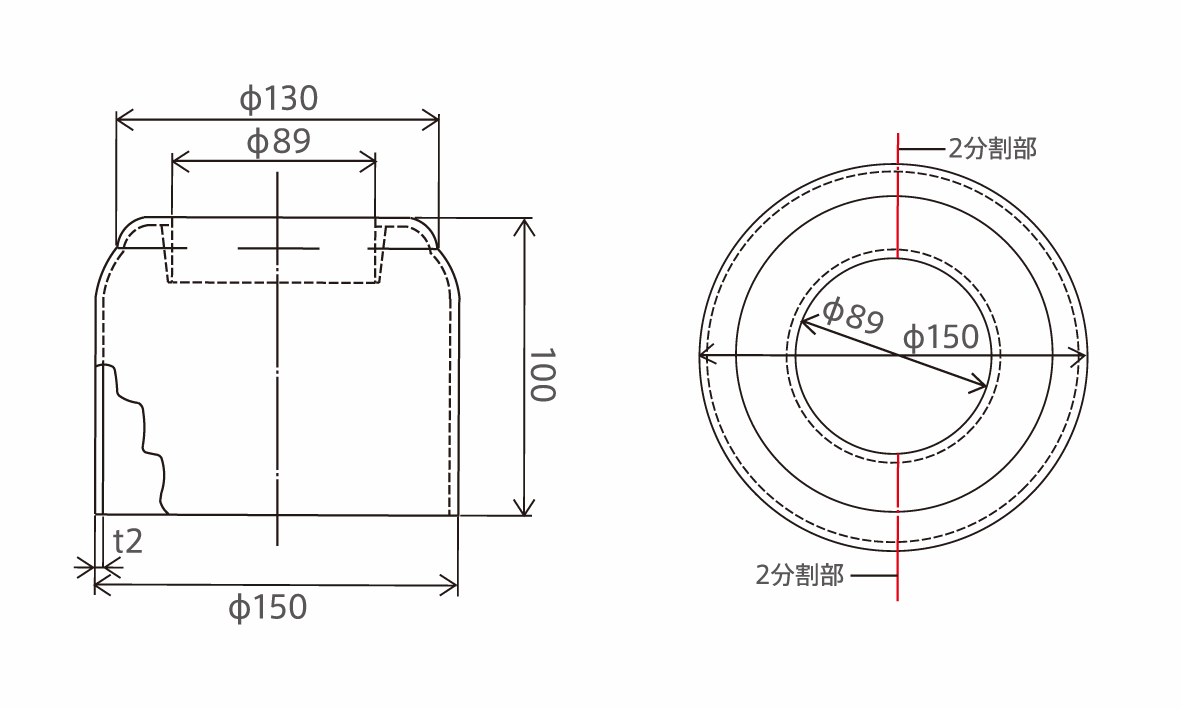

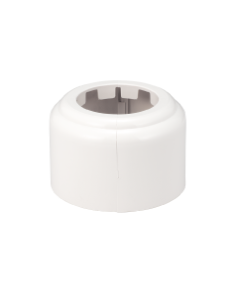

ESP-75100

75φ(2分割)×100㎜
後施工 塩ビ管用

入 数 :25
定 価 :¥3,091(税込)
梱包単価:¥77,275(税込)

承認図

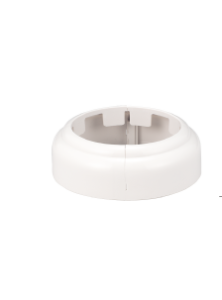

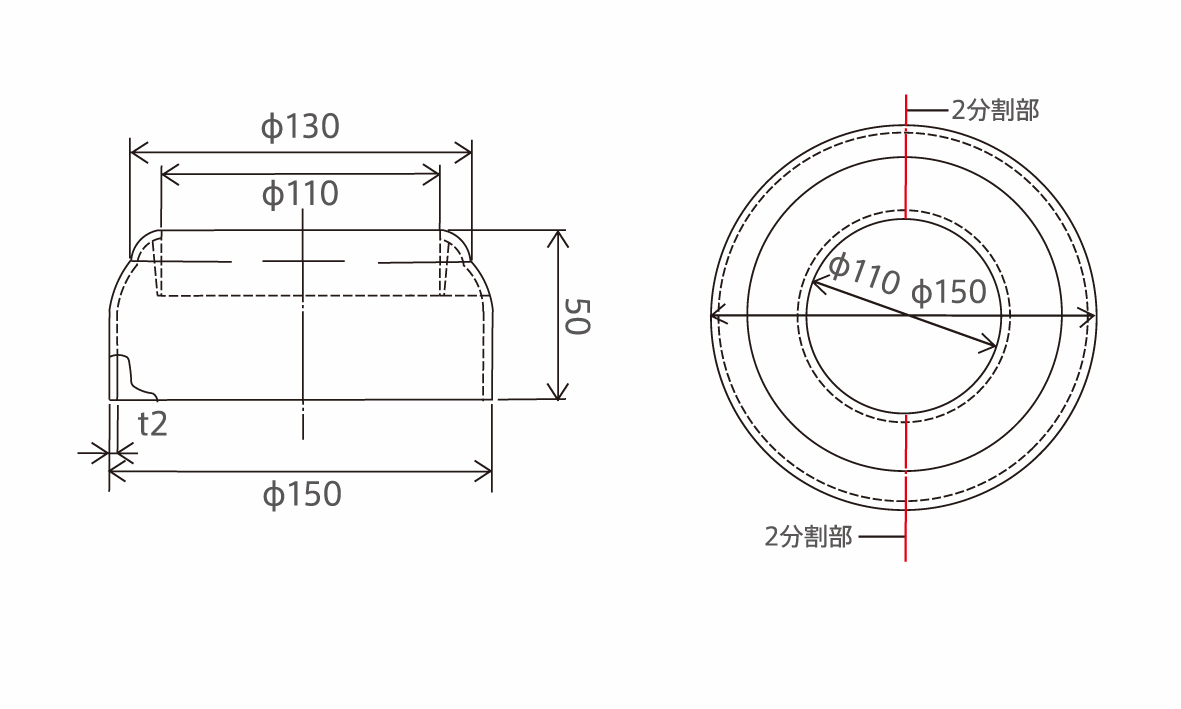

ESP-110S50

110φ(2分割)×50㎜
後施工 耐火二層管用・サニタリー管用

入 数 :50
定 価 :¥1,815(税込)
梱包単価:¥90,750(税込)

承認図

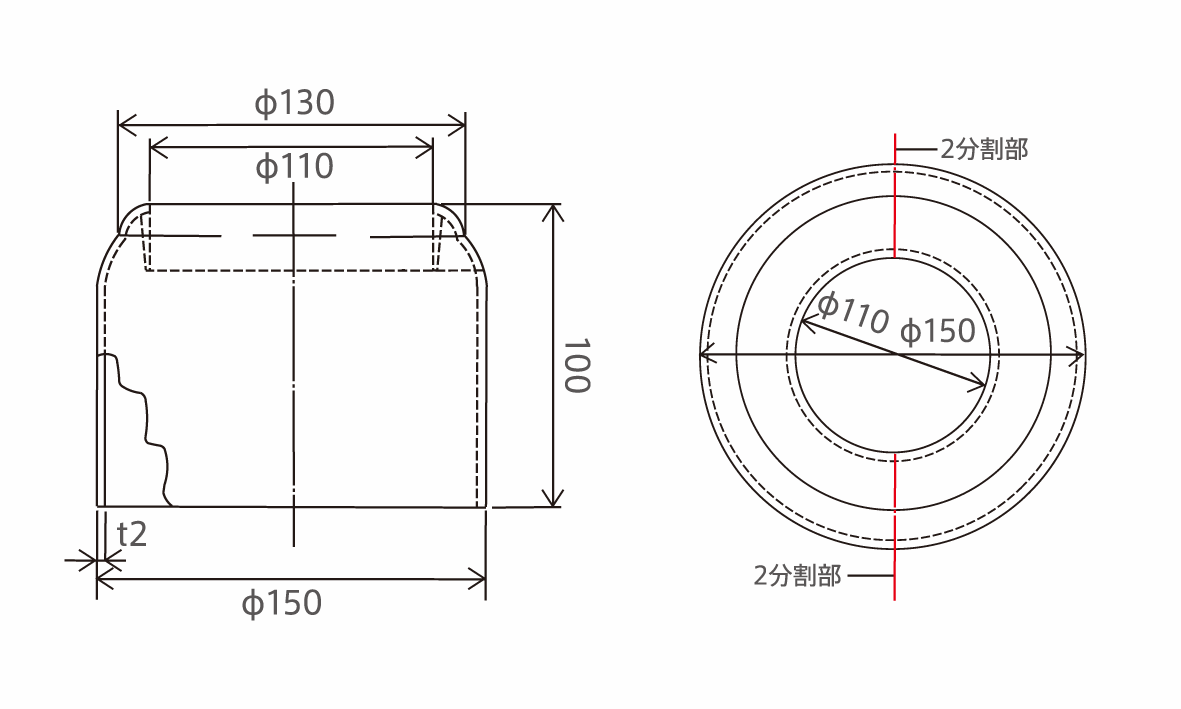

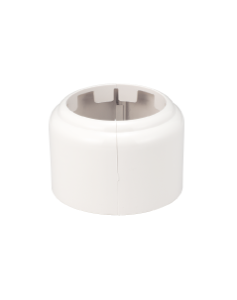

ESP-110S100

110φ(2分割)×100㎜
後施工 耐火二層管用・サニタリー管用

入 数 :25
定 価 :¥3,091(税込)
梱包単価:¥77,275(税込)

承認図




■配管カバー
 軟質塩ビ製(色:アイボリー)

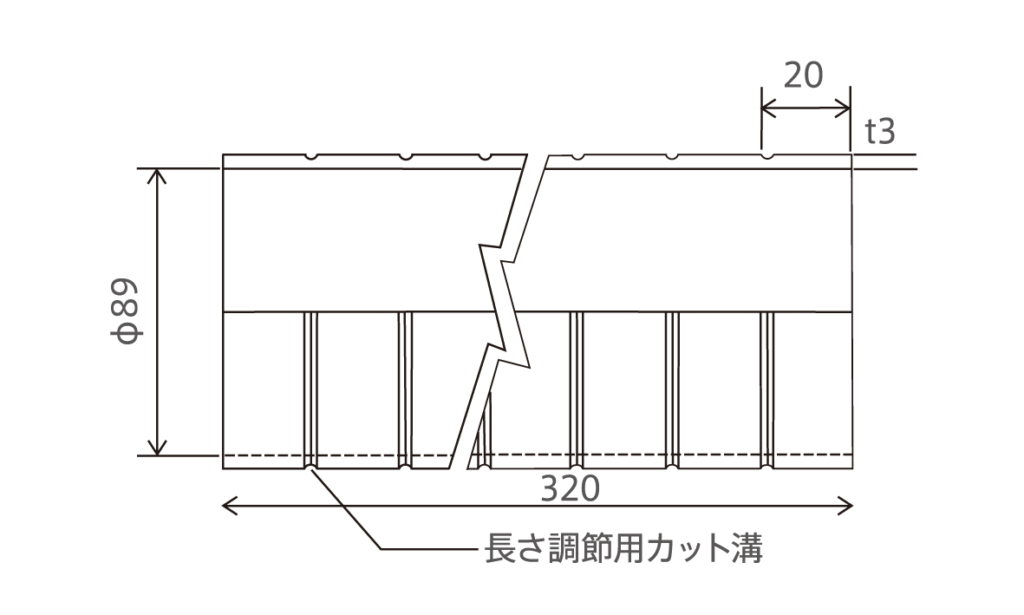

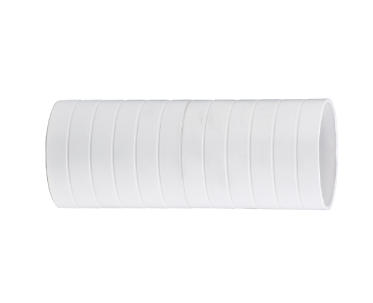

EC-320

75φ×320㎜(20㎜ごとにカット可)
配管カバー用

入 数 :25
定 価 :¥1,815(税込)
梱包単価:¥45,375(税込)

承認図




■施工例

シーリングプレート 配管カバー

●ESP-7550~110S100
①配管とのイージョイント接続後にも取り付け可能なシーリングプレートです。
②塩ビ管75用と耐火二層管用(サニタリー管用)です。

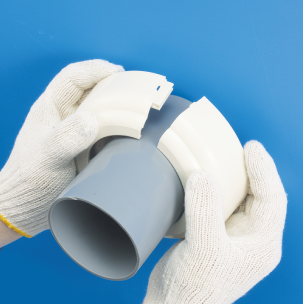

③取り付けはシーリングプレートを2分割して、配管に取り付けます。
④組み込む位置を正面にして、外側に広げると2分割されます。
 取り付け位置を確認し装着してください。

●EPS-25~92、EC-320
①壁からの配管寸法を確認し、シーリングプレートをパイプにはめ込んで壁にあててください。
②イージョイントのパイプ飲み込み寸法分を残し、配管カバーを適切な長さにカット調整してから
 使用してください。
