■洋風・和風床下フランジタイプ便器用
 軟質塩ビ製(色:グレー)

<適用機器>
TOTO(洋風):C21、C420、C710、C720、C730、C480A、C5480C 他
TOTO(和風):C755VFU、C755FU、C750VF、C137VF 他
LIXIL(洋風):C-4R、C-5R、C-5FT、C-13R、C-18S、C-20S、C-44S 他
LIXIL(和風):C-752BF、C-250B、C-852BF 他

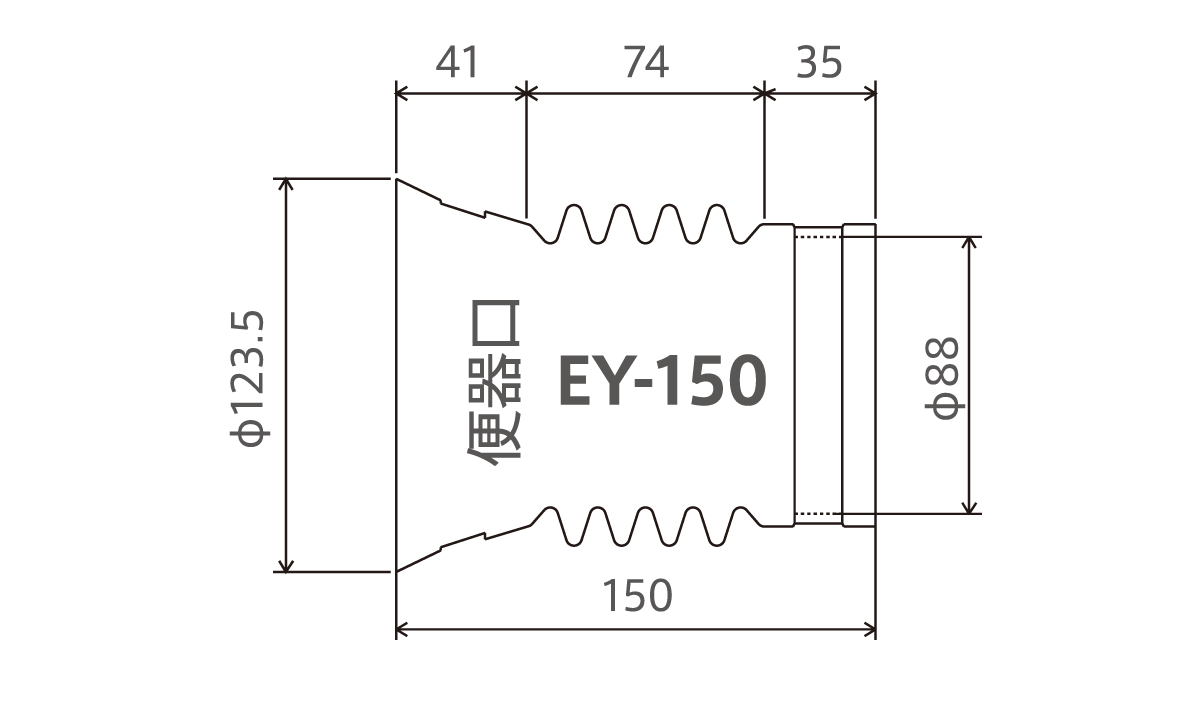

EY-150

75φ×150㎜~140㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)

承認図

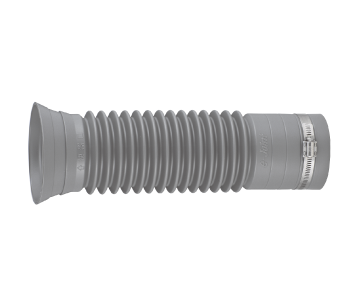

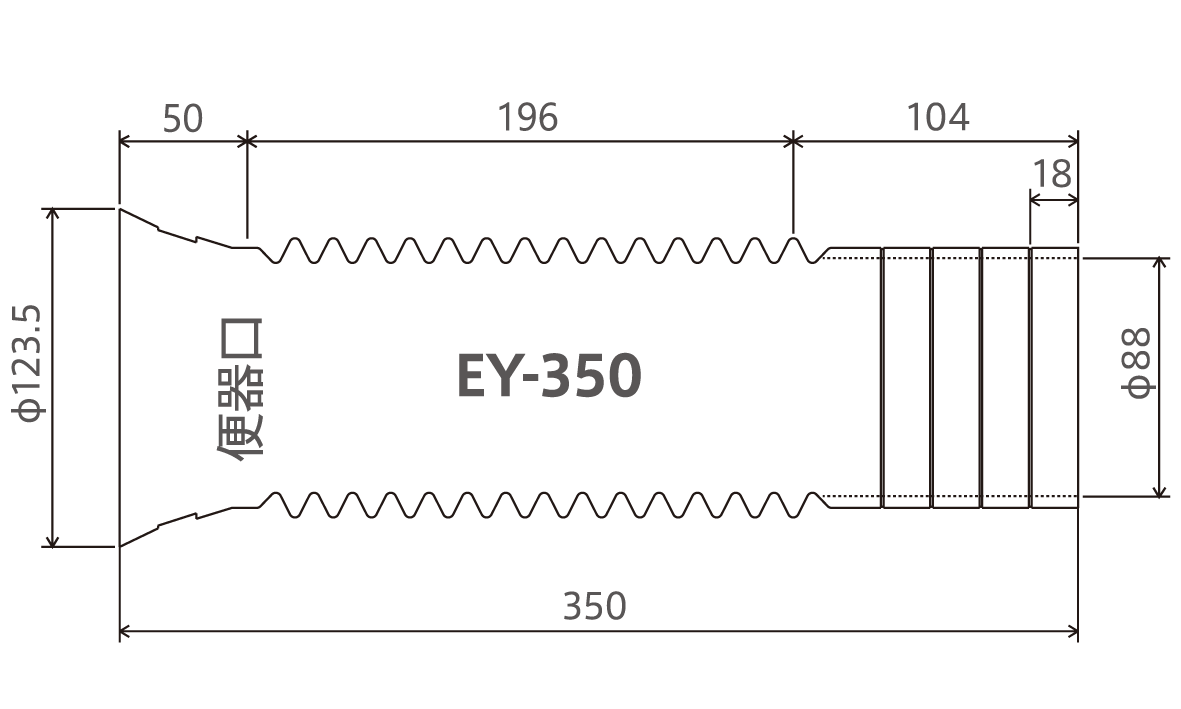

EY-350

75φ×350㎜~290㎜

入 数 :10
定 価 :¥5,324(税込)
梱包単価:¥53,240(税込)

承認図




■洋風壁フランジ便器用
 特殊ブレンドゴム(色:グレー)

<適用機器>
TOTO:C454PV、C742PV、C743PVS、SK434、C550SU 他
LIXIL:C25PU、C26、C27P 他

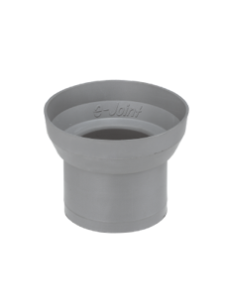

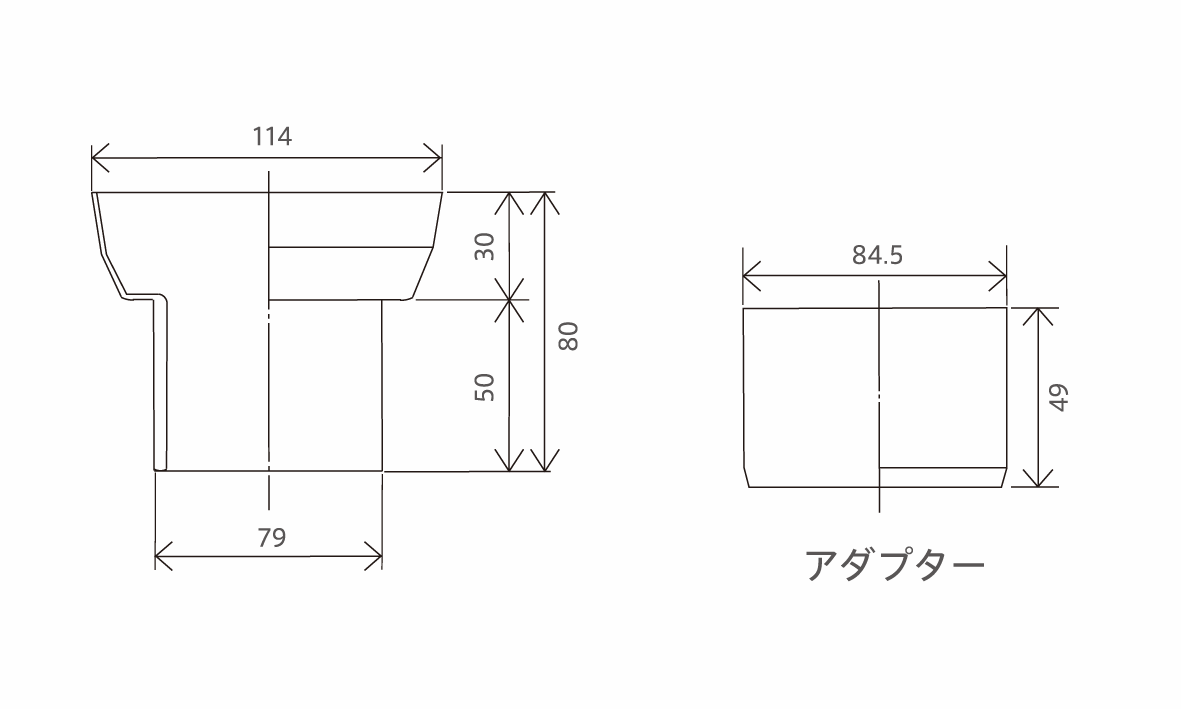

EW-80T

75φVP・VU兼用(TOTO用)

入 数 :20
定 価 :¥3,025(税込)
梱包単価:¥60,500(税込)

承認図

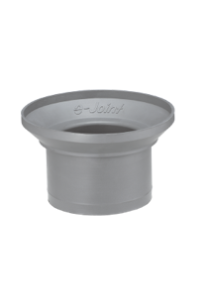

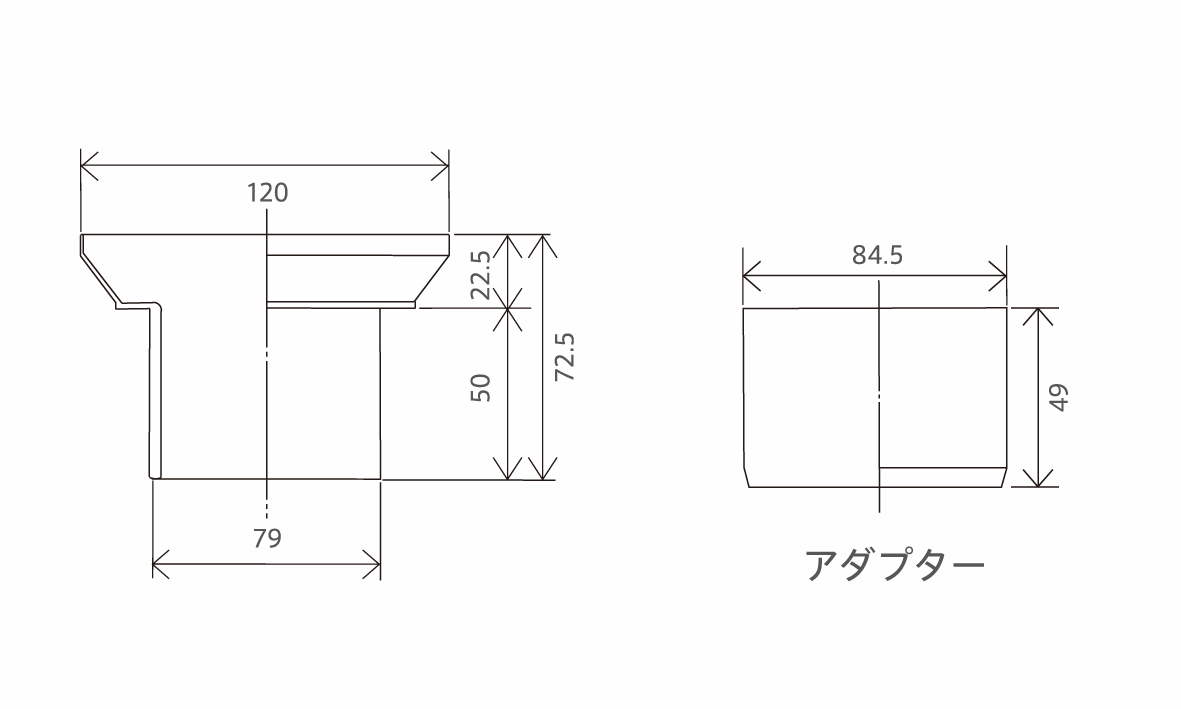

EW-80i

75φVP・VU兼用(LIXIL用)

入 数 :20
定 価 :¥3,025(税込)
梱包単価:¥60,500(税込)

承認図

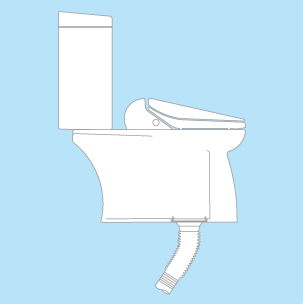

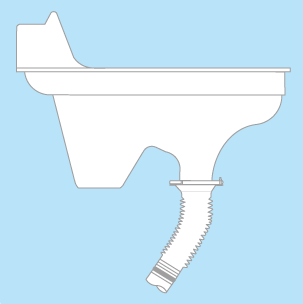

■施工例

C755VFU CS430

●EY-150、EY-350

①洋風フランジタイプ、和風フランジタイプ用です。
 陶器メーカー指定のフランジに使用してください。
 ・TOTO(洋風):HP430-7(1991年11月以降対応)、 T53WR75(1991年11月以前対応、VU管のみ)
 ・LIXIL(洋風):CF-8AWP
 ・TOTO(和風):T53FWA75
 ・LIXIL(和風):CF-14AFW
②陶器メーカー指定フランジの中央の穴にイージョイントのラッパ状部分をはめ込み、
 便器排水口に便器メーカー付属のPシールを取り付け、Tボルトで接続してください。
 排水塩ビ管はバリ突起物の無いことを確認してイージョイントの突き当て部まで排水管を差し込んで
 ステンレスバンドを締め固定してください。
 塩ビ管との接続は塩ビ用接着剤を塗布してください。
③配管は吊りバンド等で支持して接続箇所に無理な力がかからないように固定してください。

※接続は無理な曲げと引っ張り配管は避けて、20㎜前後縮めて接続してください。



②  ③  ④  ⑤

●EW-80T、EW-80i

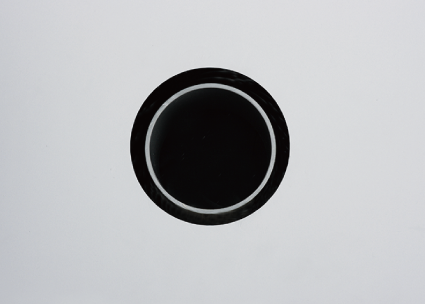

①75φ塩ビ排水管を壁より内側に配管する。(TOTO製品16㎜、LIXIL製品9㎜)

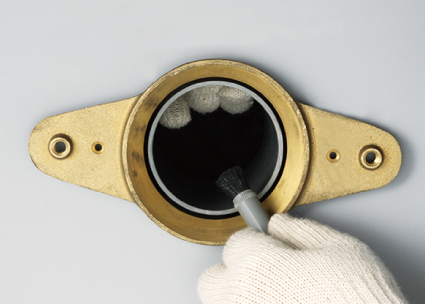

②便器メーカのフランジを取り付け、排水管に接着剤を均一に塗布する。

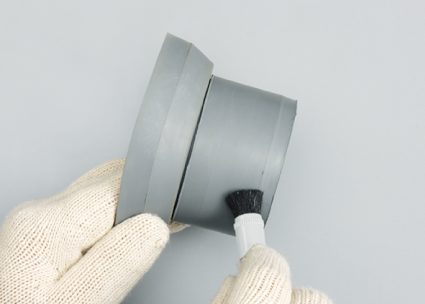

③EW-80の差し込み接合部に接着剤を均一に塗布する。

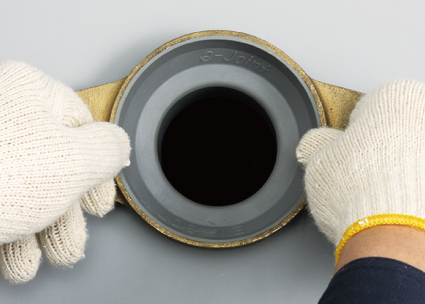

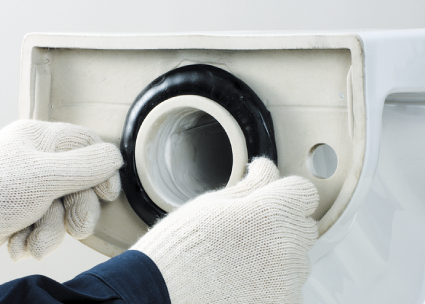

④EW-80を便器メーカーフランジ内側にズレなくキッチリと装着する。
⑤便器の排水口にメーカー付属ガスケットを装着して壁の配管とボルトで固定する。

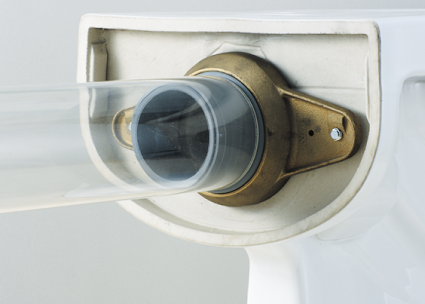

⑥完成イメージ。

※VP配管は付属アダプターを外し本体と接合部を接着してください。
※VU配管は付属アダプターと本体を接着、アダプターを装着した状態で接合部に接着してください。
※フランジはEW-80T:TW450W(TOTO)、EW-80i:CF23AW(LIXIL)の使用です。
※接着剤はクロロプレン系を用いてください。
 接合部に接着剤を塗り乾く前に接合してください。
