■短管付洗濯機防水パン接続用(トラップ直接配管用)
軟質塩ビ製(色:グレー)

<適用機器>
TOTO:PWP950、PWP900、PWP902、PWP800、PWP640 他
LIXIL:PF6464、PF7564、PF8064、PF9375 他

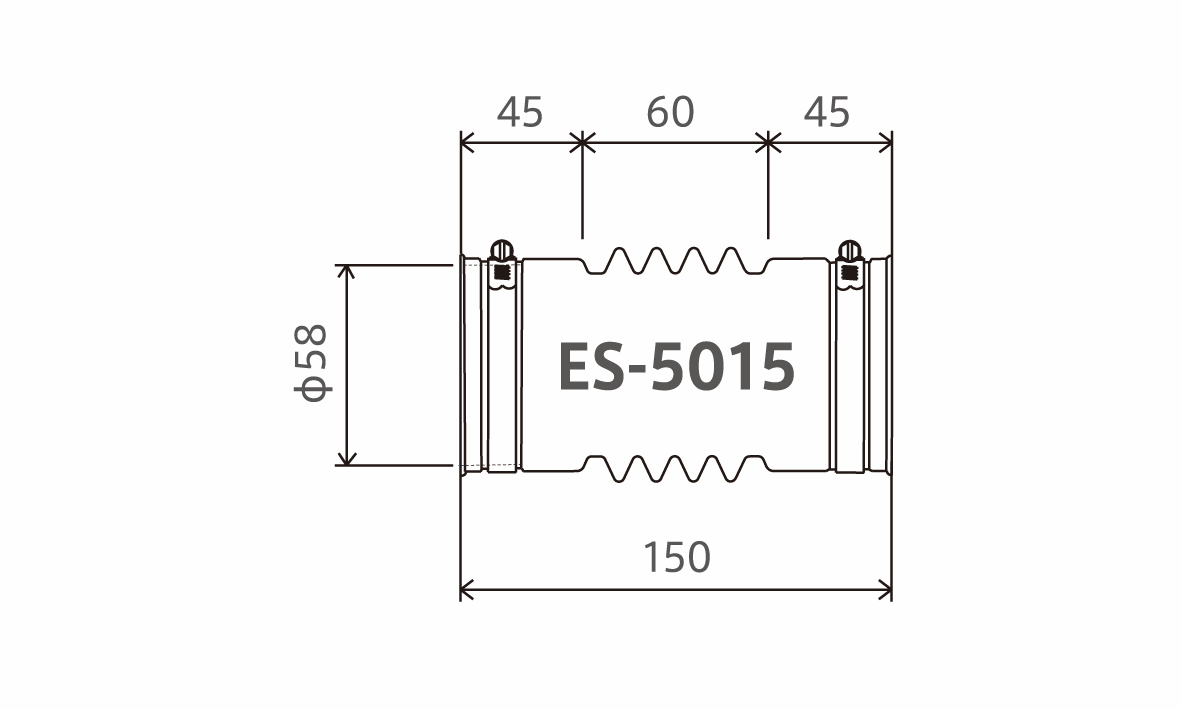

ES-5015

50φ×150㎜~130㎜

入 数 :20
定 価 :¥3,520(税込)
梱包単価:¥70,400(税込)
承認図

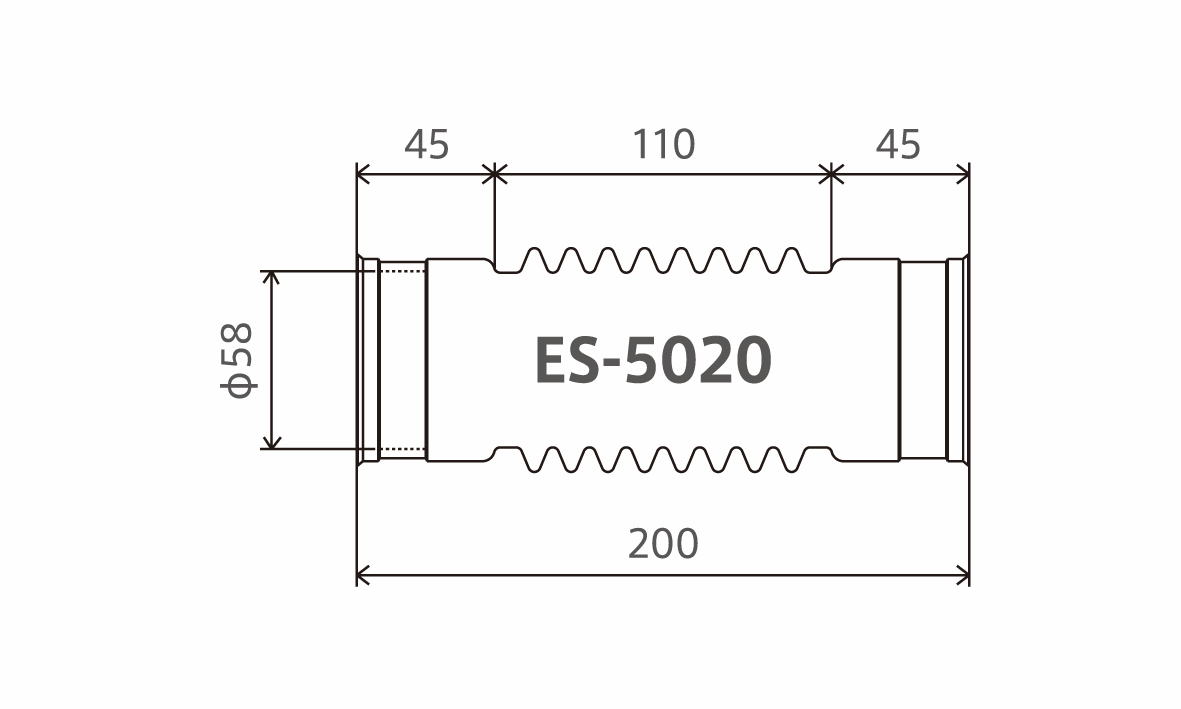

ES-5020

50φ×200㎜~150㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)
承認図

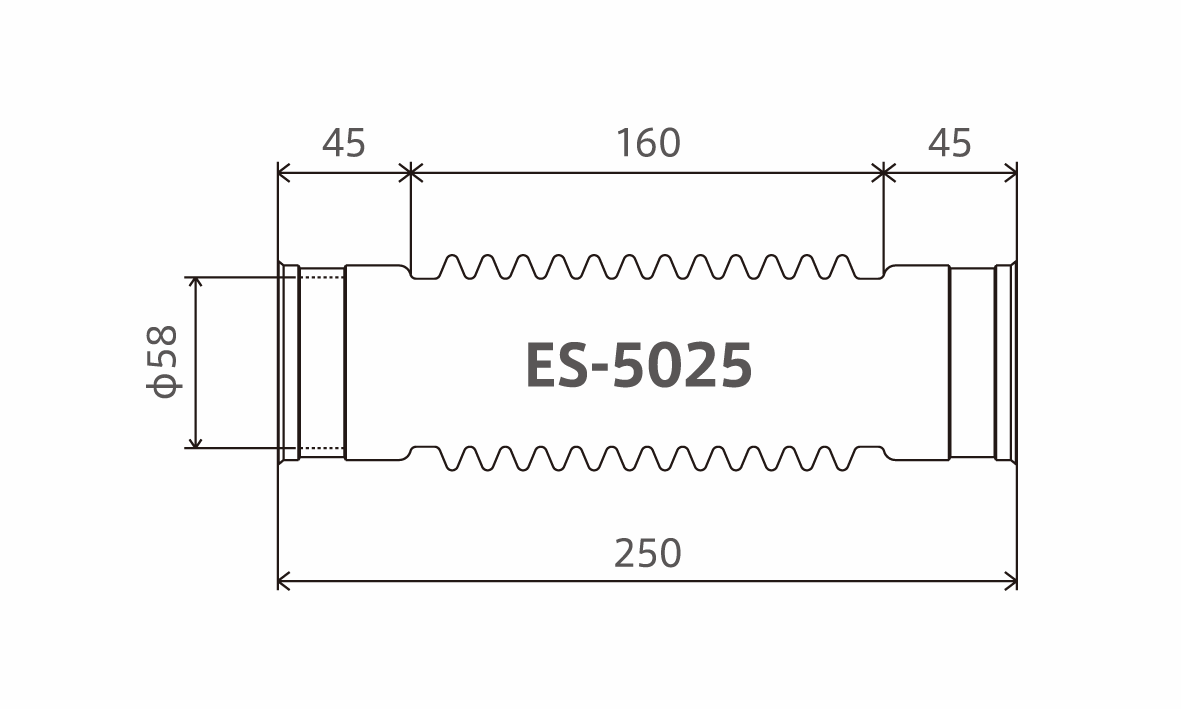

ES-5025

50φ×250㎜~200㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)
承認図

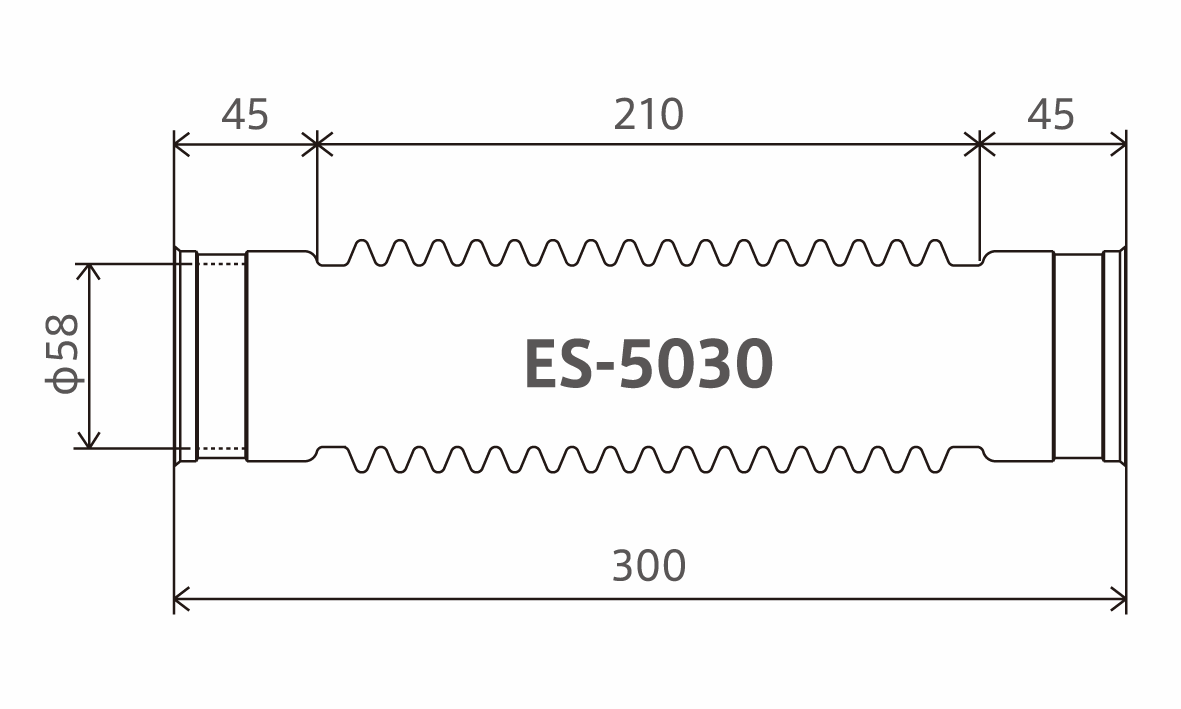

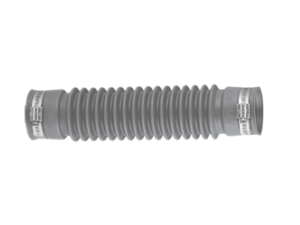

ES-5030

50φ×300㎜~250㎜

入 数 :20
定 価 :¥4,114(税込)
梱包単価:¥82,280(税込)
承認図




■短管付洗濯機防水パン接続用(トラップ直接配管用)
軟質塩ビ製(色:グレー)

<適用機器>
TOTO:PWP950、PWP900、PWP902、PWP800、PWP640 他
LIXIL:PF6464、PF7564、PF8064、PF9375 他

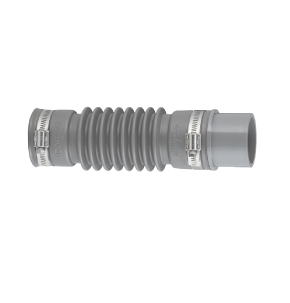

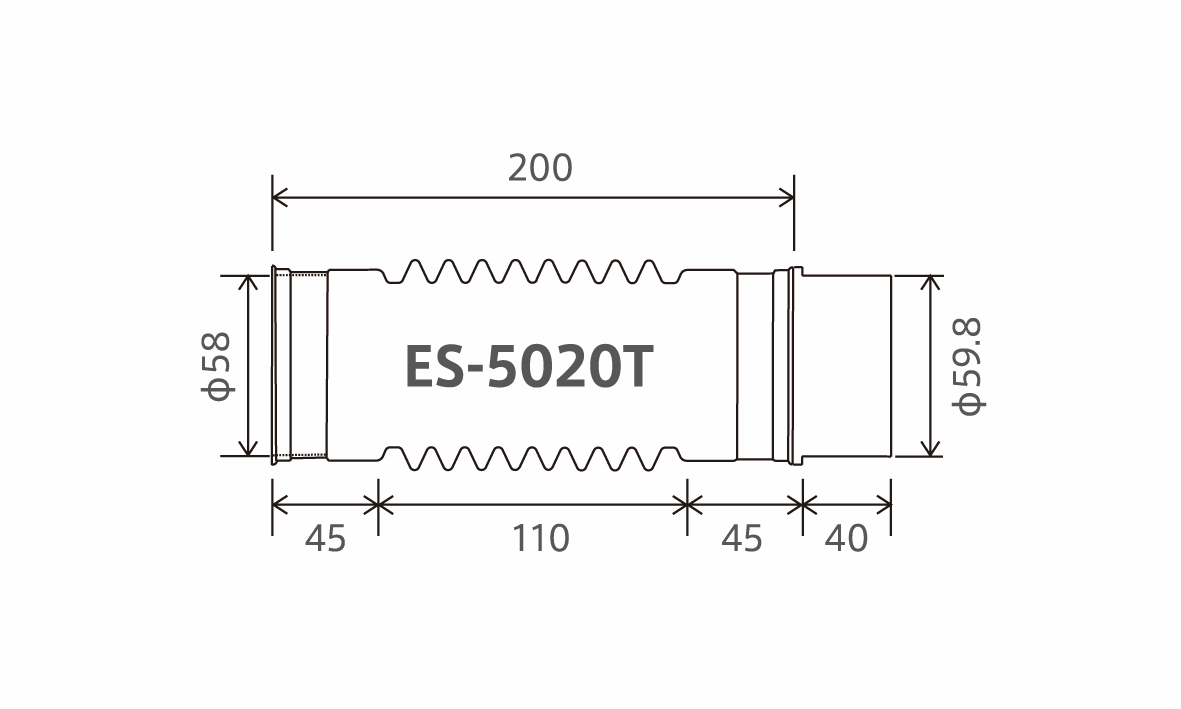

ES-5020T

50φ×200㎜~150㎜

入 数 :20
定 価 :¥3,872(税込)
梱包単価:¥77,440(税込)
承認図

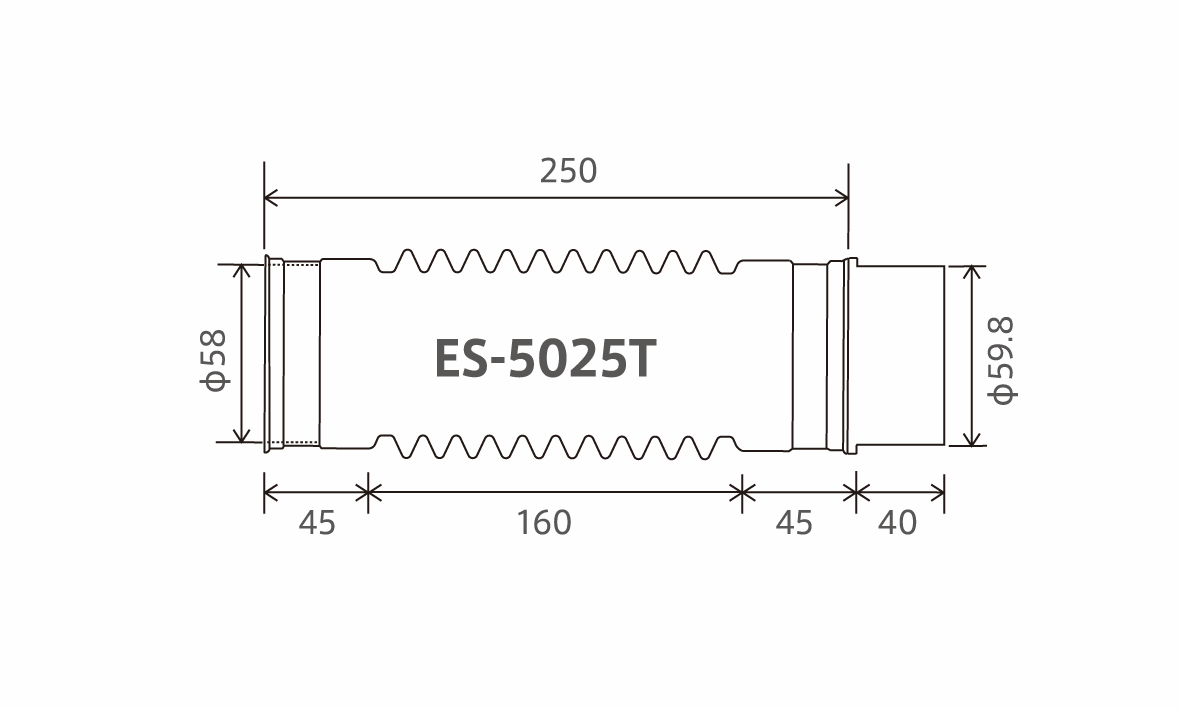

ES-5025T

50φ×250㎜~200㎜

入 数 :20
定 価 :¥3,872(税込)
梱包単価:¥77,440(税込)
承認図

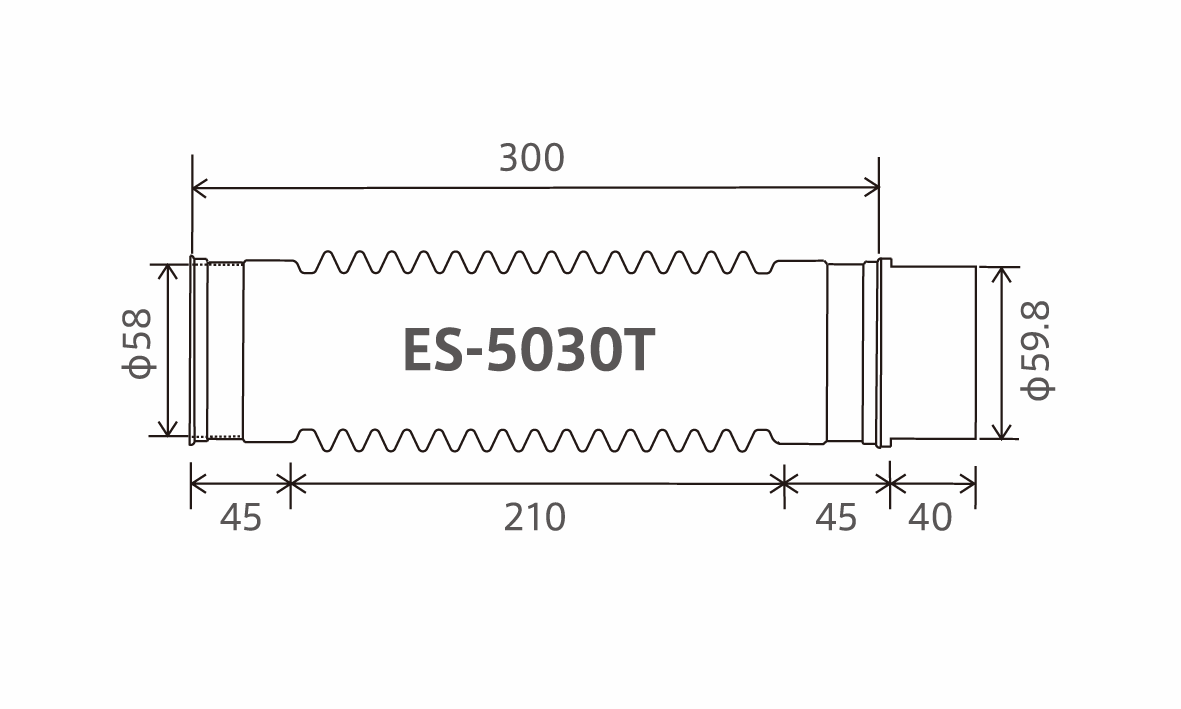

ES-5030T

50φ×300㎜~250㎜

入 数 :20
定 価 :¥4,235(税込)
梱包単価:¥84,700(税込)
承認図




■エルボソケット付き洗濯機防水パン接続用(横引きトラップ・縦引きトラップ兼用)
軟質塩ビ製(色:グレー)

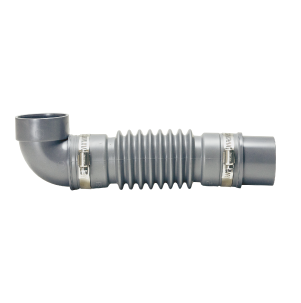

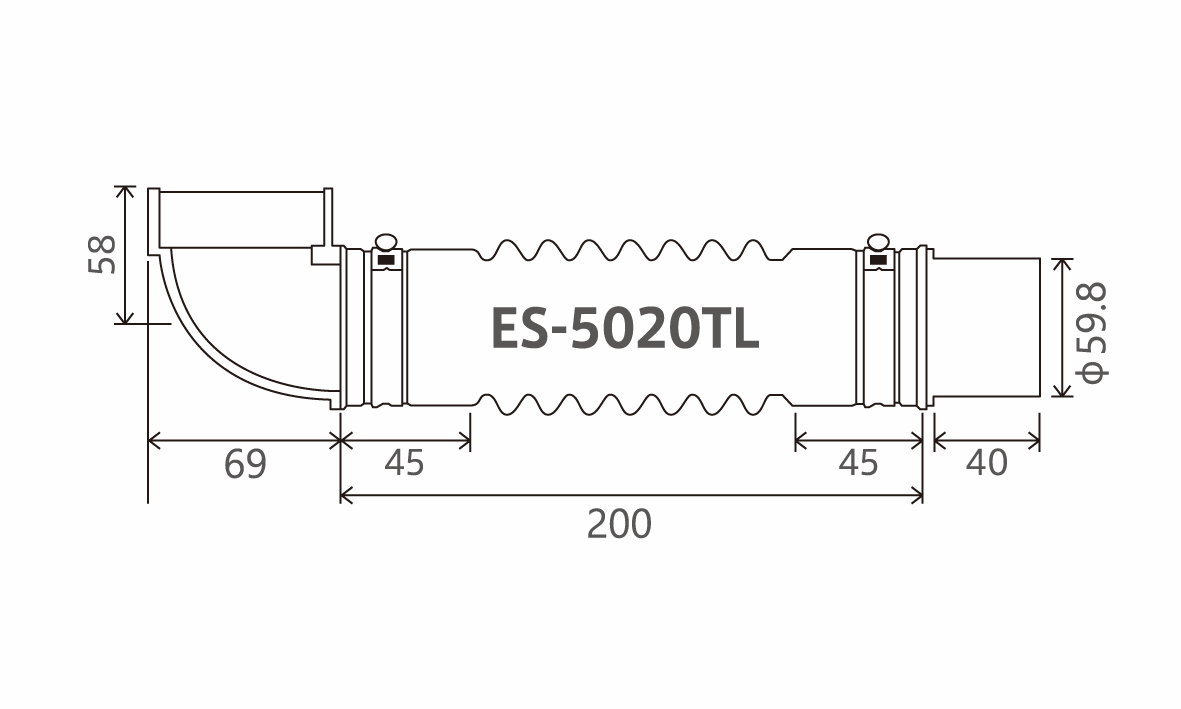

ES-5020TL

50φ×200㎜~150㎜
90°片受エルボ×パイプ同径

入 数 :20
定 価 :¥4,356(税込)
梱包単価:¥87,120(税込)
承認図

ES-5025TL

50φ×250㎜~200㎜
90°片受エルボ×パイプ同径

入 数 :20
定 価 :¥4,356(税込)
梱包単価:¥87,120(税込)
承認図

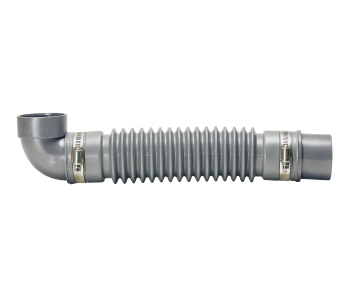

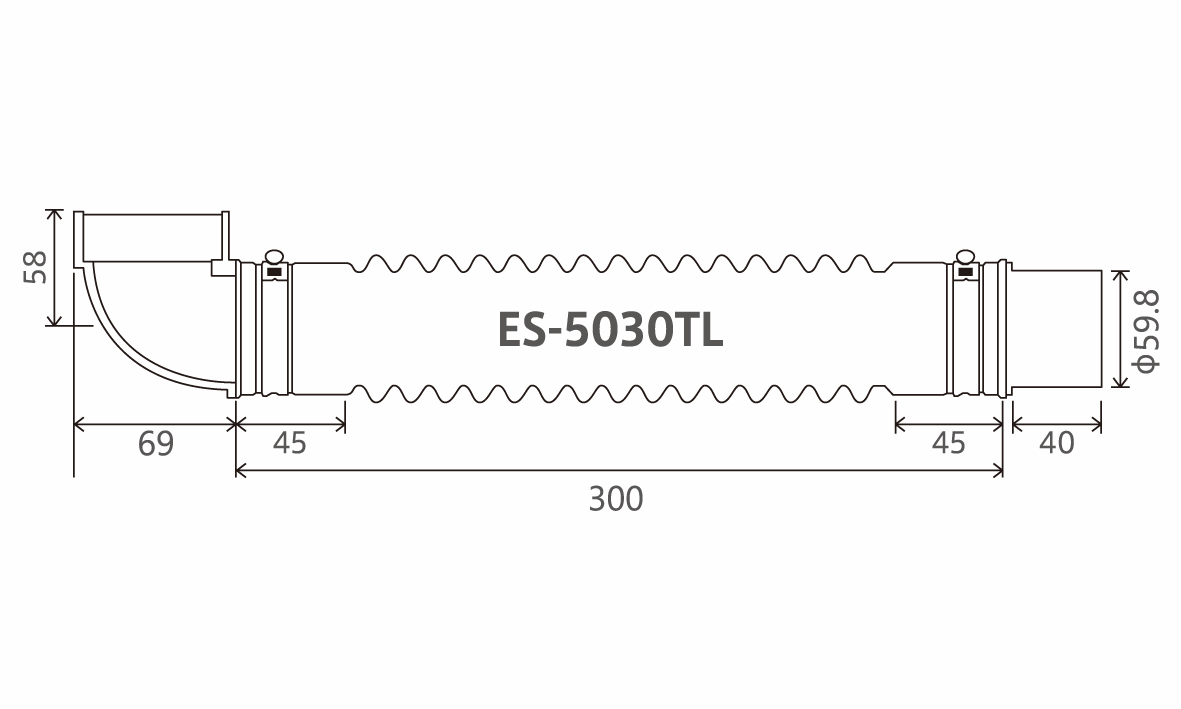

ES-5030TL

50φ×300㎜~250㎜
90°片受エルボ×パイプ同径

入 数 :20
定 価 :¥4,719(税込)
梱包単価:¥94,380(税込)
承認図




■洗濯機防水パン接続用(内面フラット透明タイプ)

軟質塩ビ製(色:透明)

<適用機器>
TOTO:PWP950、PWP900、PWP902、PWP800、PWP640 他
LIXIL:PF6464、PF7564、PF8064、PF9375 他

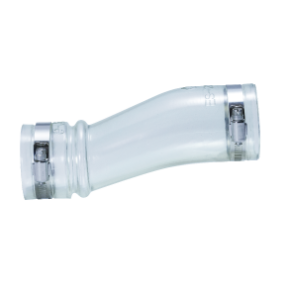

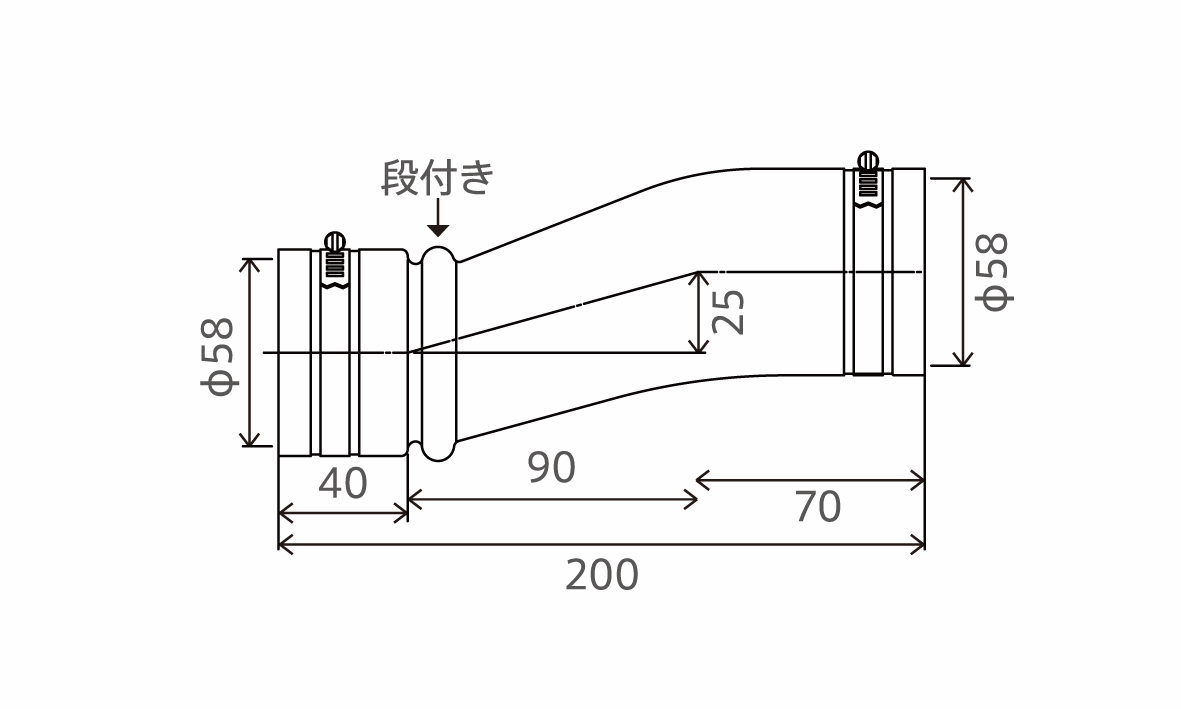

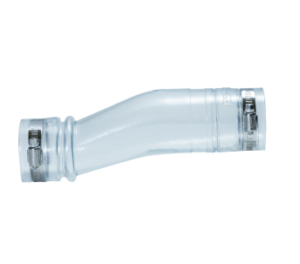

ES-200FC

50φ×200㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)
承認図

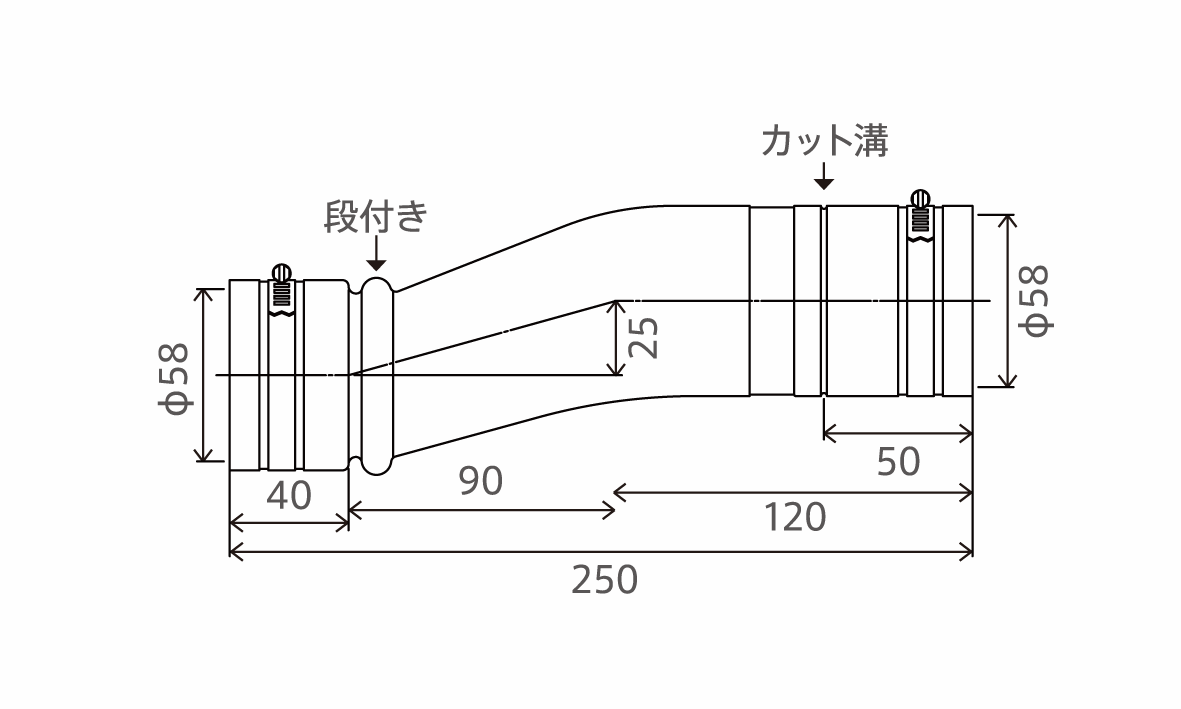

ES-250FC

50φ×250㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)
承認図




■洗濯機防水パン接続用(透明タイプ)
軟質塩ビ製(色:透明)

<適用機器>
TOTO:PWP950、PWP900、PWP902、PWP800、PWP640 他
LIXIL:PF6464、PF7564、PF8064、PF9375 他

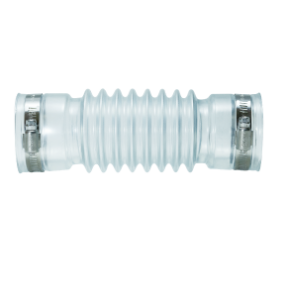

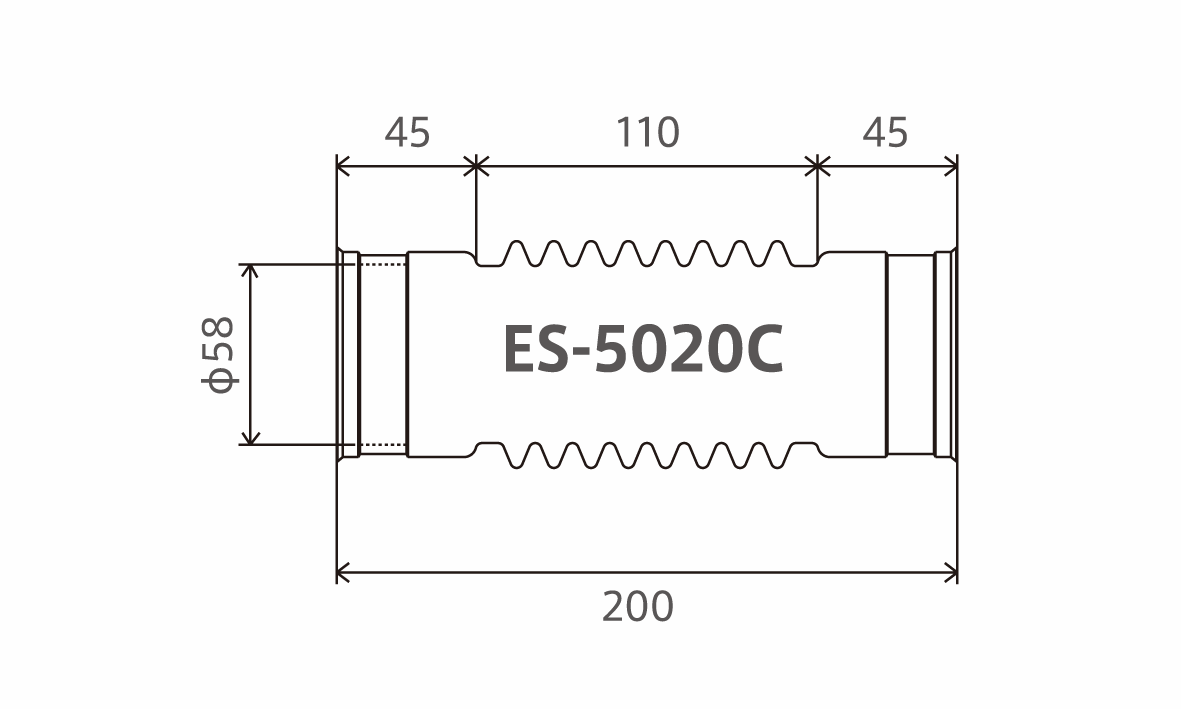

ES-5020C

50φ×200㎜~150㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)
承認図

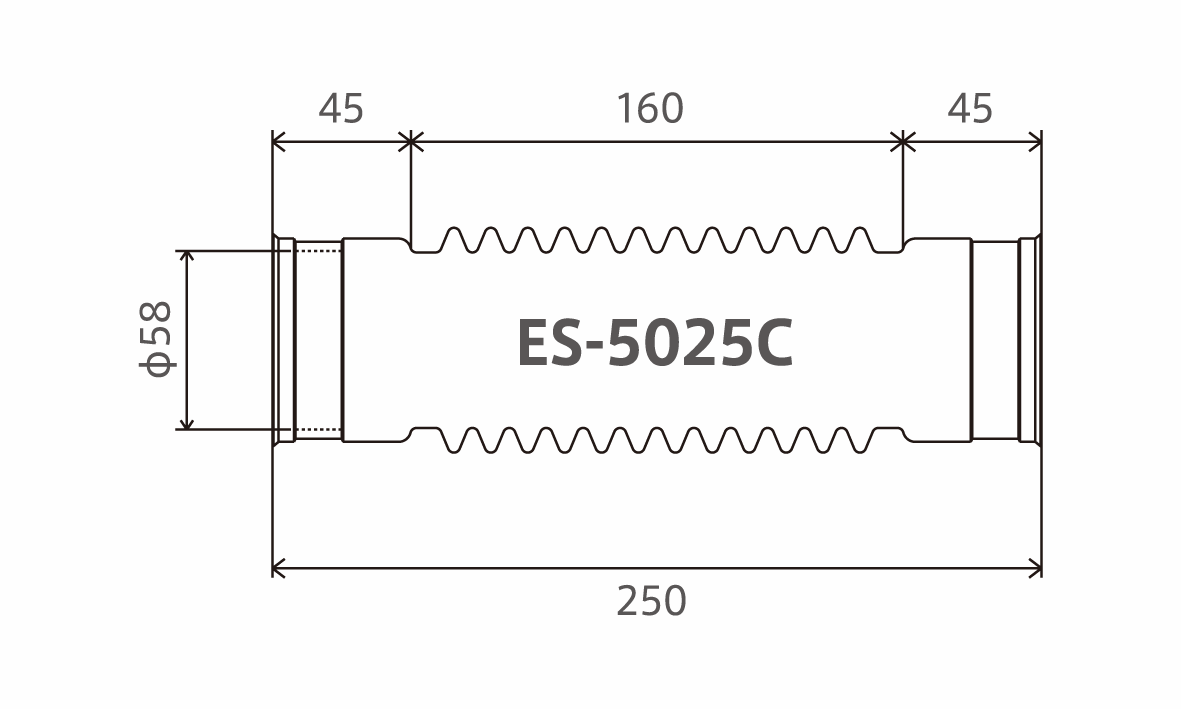

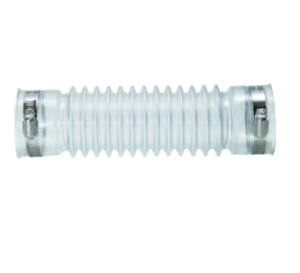

ES-5025C

50φ×250㎜~200㎜

入 数 :20
定 価 :¥3,751(税込)
梱包単価:¥75,020(税込)
承認図

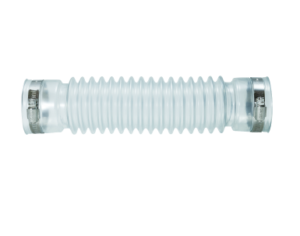

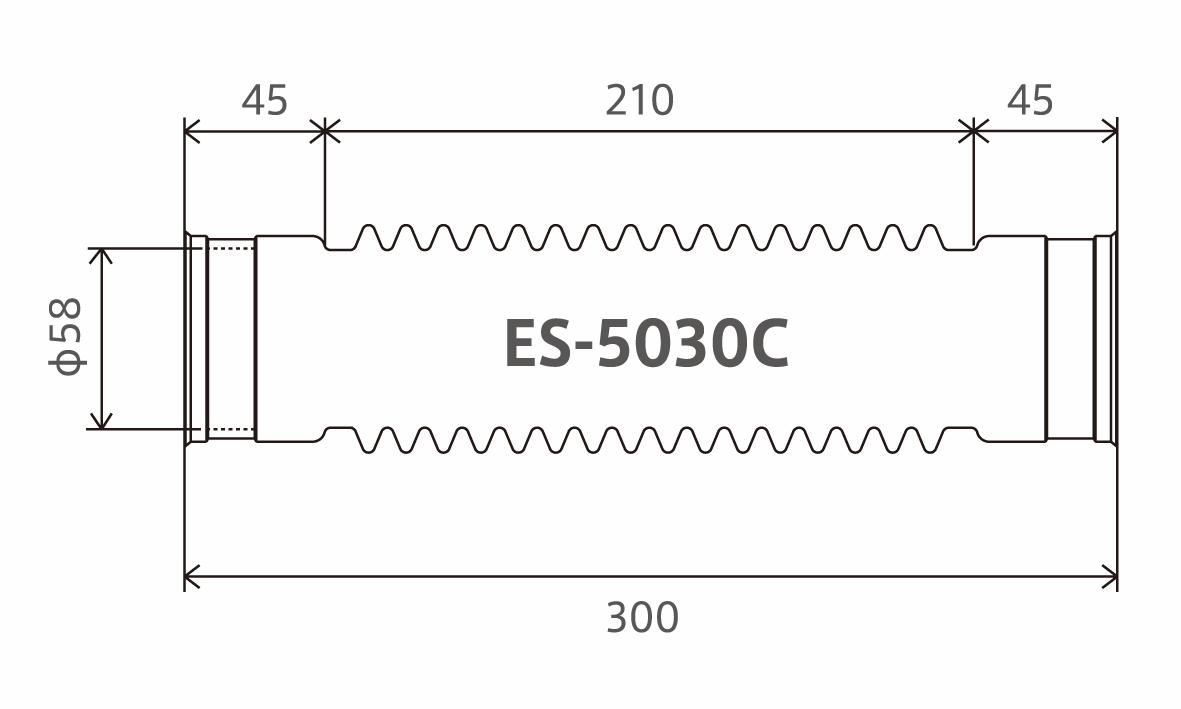

ES-5030C

50φ×300㎜~250㎜

入 数 :20
定 価 :¥4,114(税込)
梱包単価:¥82,280(税込)
承認図

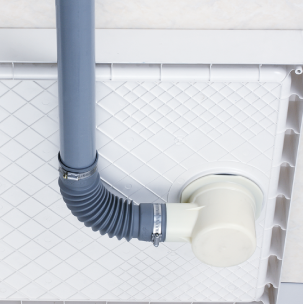

■施工例

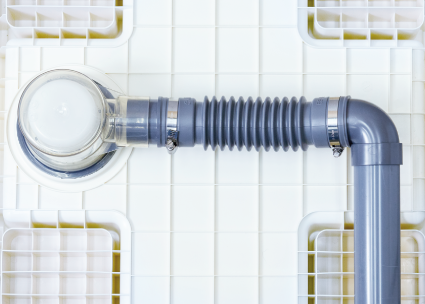

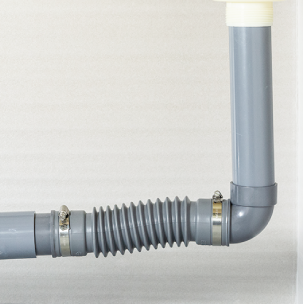

横引き配管(片受エルボ) 横引き配管(短管) 縦引き配管×縦 縦引き配管×横

●ES-5020T~5030T、ES-5020TL~5030TL
①接続する排水管にバリ突起物が無いことを確認してください。
②短管側は塩ビ用接着剤を塗布し、防水パントラップ排水口に直接接続してください。
排水管側も塩ビ用接着剤を塗布し、バリ突起物が無いことを確認しイージョイントの突き当りまで
差し込んでステンレスバンドで締め固定してください。
③エルボソケットは塩ビ用接着剤を塗布し、排水管にバリ突起物が無いことを確認してから
接続してください。
④配管は吊りバンド等で支持して接続箇所に無理な力がかからないように固定してください。

※接続は無理な曲げと引っ張り配管は避けて、20㎜前後縮めて接続してください。

●ES-200FC~250FC、ES-5020C~5030C、ES-5015~5030
①接続する排水管にバリ突起物が無いことを確認してください。
②塩ビ管との接続は塩ビ用接着剤を塗布し、バリ突起物が無いことを確認してから
イージョイントの突き当りまで差し込んでステンレスバンドで締め固定してください。
③配管は吊りバンド等で支持して接続箇所に無理な力がかからないように固定してください。

※接続は無理な曲げと引っ張り配管は避けて、20㎜前後縮めて接続してください。
